一、同心圓式 管式 蜂窩式
電捕焦油器使用范圍
電捕焦油器主要用于塑料顆粒、瀝青攪拌站、化肥、焦化、城市煤氣、冶金、建材、陶瓷等行業的氣體凈化，用以回收水煤氣、焦爐氣中的焦油，同時去除其中的粉塵、水霧等雜質。達到物料回收和氣體凈化雙重效果，對保正工藝流程中后工段設備的正常穩定運行也起著至關重要的作用。
二、同心圓式 管式 蜂窩式電捕焦油器結構組成

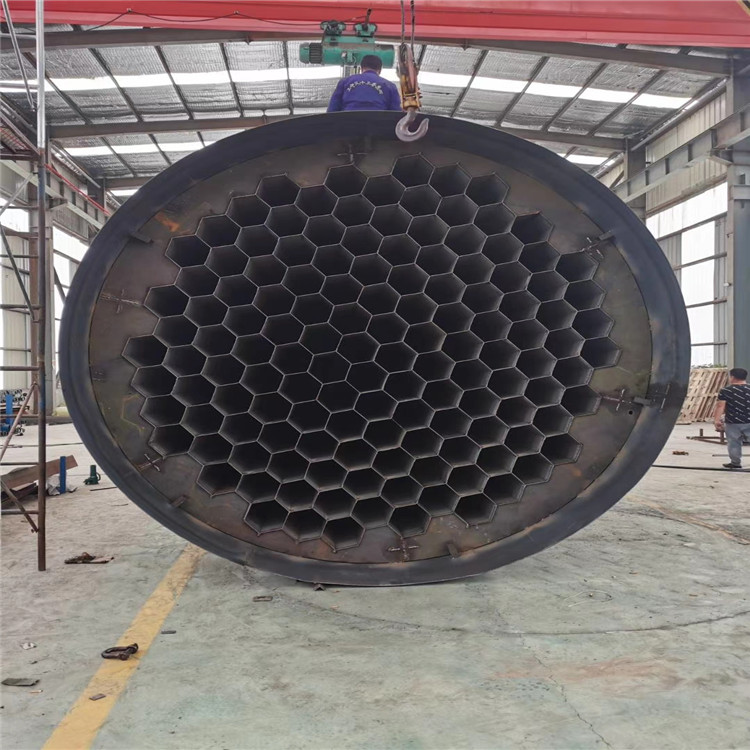

本產品電捕焦油器主要兩大部分組成，由捕焦本體（機械塔體）、高壓直流電源，前者結構由蜂窩狀沉淀極系統、放電極（電暈線）絕緣箱組成，后者選用GGAj系列恒流型高壓直流電源控制供電和輸電等設備組成。
三、同心圓式 管式 蜂窩式電捕焦油器工作原理

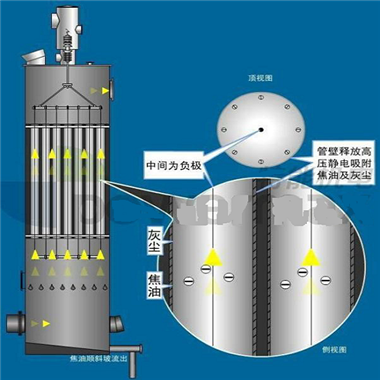

高壓直流電源產生的負高壓，接入電暈極（陰極），它與沉淀極（陽極）之間產生電場，電場強度抄過一頂及限后在陰陽兩極間即產生電暈放電。此時流經電場區的氣體發生電離，產生大量的離子和電子。周圍可聽見強烈的電磁風聲并可見紫蘭色電暈。通過電場的煤氣中的焦油、粉塵、水霧等粒子與離子或電子結合而荷電，在電場力的作用下向兩極運動。由于電子質量小，運動速度快，空間分布廣，所以主要是荷負電的粒子向沉淀極運動。到達沉淀極板中和后，依靠殘存的靜電引力和分子間凝聚力首先吸附于沉淀極，而后靠自身重力沿極板下落，通過焦油出口排出。
三、清源環保電捕焦油器安裝說明：
1、安裝位置視工藝狀況而定，可能情況下，本設備可以并聯使用，如有_凈化要求，也可以多臺串聯使用。
2、安裝前需按圖紙需要制作本體基礎，本體安裝以沉淀極為基準，其垂直偏差要求≤1‰，校正后焊接牢固或鎖緊地腳螺栓。施工檢修用爬梯、護欄、平臺由用戶按隨機圖紙或有關標準自行制作焊接。
3、為維修方便，不影響正常生產，建議加設旁通管道（復線）或并聯使用。
4、絕緣子和進線套管應清潔干燥，進線套管所有密封墊均應壓緊至變形，套管壓緊螺栓在上下吊架及電暈線安裝完畢后對稱擰緊，絕緣箱內不得有灰塵、油污、水分等雜質。
5、上吊架的底部距沉淀極300mm，偏差不大于10 mm，下吊架距沉淀極距離不小于300mm。
6、電暈級應沉淀極正中，偏差小于5mm。
7、上下吊架拉桿安裝偏差不大于10mm。
8、關閉上下人孔及各種閥門，電捕下液槽注水。以35KPa（3500mmH2o）表壓空氣（或等壓蒸汽）進行整體嚴密性試驗，試驗時緩慢升壓，達到壓力后，停止給氣，試驗2小時（蒸汽試壓30分鐘），允許每小時泄漏率1%。
清源環保
電捕焦油器電氣安裝
1、外觀檢查。檢查運輸過程中有無機械性損傷，各種零件是否松動，高壓發生器有無滲油。松動器件要擰緊，損傷器件應予更換。
2、按圖連好恒流源控制柜、高壓發生器各種連線，并仔細檢查，確保接線正確并合乎規范。
3、控制柜、高壓發生器、高壓電纜外屏蔽及本體均應可靠接地，接地應有專用接地極，不得用管道代替。
4、控制柜戶內使用，要求環境清潔，通風良好，無嚴重化學腐蝕和易燃氣體。前后距墻壁距離不低于1米。
