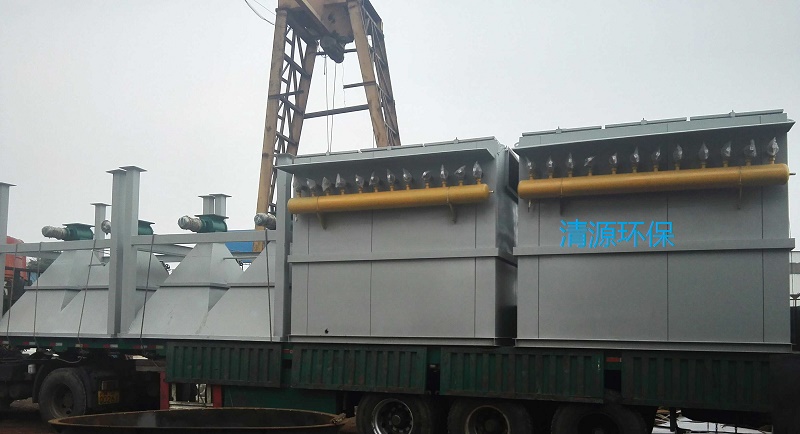

dmc脈沖布袋除塵器介紹

dmc脈沖布袋除塵器結構

1、DMC脈沖袋式除塵器主要有以下部分組成：

（1）箱體：包括袋室、凈空氣、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。

（2）出風系統：包括風機、風機配用電機。

（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。

DMC脈沖布袋除塵器工作原理

引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管向濾袋內噴射，由于高壓氣的作用，使濾袋發生急劇的膨脹引起沖擊振動，使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。

DMC脈沖布袋除塵器布袋

袋式除塵器能凈化含塵氣體的主要元件是過濾材料，它是有機或無機纖維制品。正確地選擇濾料是設計使用好袋式除塵器的關鍵。過濾材料的選擇，需要考慮含塵氣體性質、含塵濃度、粉塵顆粒大小、化學性質、物理性能、氣體溫度等。總的說來，選擇性能適當的過濾材料，既要均勻致密，透氣性好，又要耐熱、_，還要有_的機械強度，才能延長濾袋的使用壽命，保持良好的除塵效率。每一種過濾材料都有各自的優缺點．根據上述條件選擇并合理地使用。

清源環保DMC脈沖布袋除塵器采用的濾袋為_滌綸針刺氈濾料，其規范如下：

型    號：   _滌綸針刺氈

原   料：    聚  酯

厚    度：   1.4-1.35mm

單    量：   500g/m2

透 氣 量：    400-90m3/m2.min

表面處理：     熱定型，單面燒毛、軋光處理

濾袋加工：     粘壓縫制

DMC脈沖布袋除塵器布袋骨架

濾袋骨架制造質量的高低，直接影響濾袋的使用壽命，影響除塵器運行效果和日常維護工作量、費用，我們采取了以下措施：

⑴ 袋籠的材質為碳鋼冷拔絲，采用Ф6鋼絲經4次冷拔，外加旋轉力而成，無彎曲變形。

⑵袋籠采用多頭電焊機一次成型，焊點

光滑，均勻牢固，無脫焊、虛焊和漏焊等現

象，骨架強度高。

⑶袋籠的縱筋和反撐環分布均勻，并有

足夠的強度和剛度，防止損壞和變形，每只

袋籠縱筋8根、反撐環的間距小于200mm；

⑷袋籠采用圓形；

⑸適應除塵器結構需求，骨架為單節結構。

⑹骨架撐環采用圓型結構，避免與濾袋的磨損。

DMC脈沖布袋除塵器電磁脈沖閥

選擇_可靠的脈沖閥是脈沖除塵器的核心，優良的空氣動力特性和_的壽命是選擇脈沖閥的標準，我公司選用國產_品牌生產的DMF直角式脈沖閥。它采用_結構，由于配備高質量膜片，因此脈沖閥的維護工作量很少,它的使用壽命確保在100萬次以上。

其規格、型號及相關技術參數如下

DMF直角脈沖閥主要參數

DMC脈沖布袋除塵器花孔板

花孔板的質量對除塵器的性能影響很大：花板孔粗糙會使濾袋受損；孔距不均、花板表面不平整會使濾袋中心線相對于水平面的垂直度產生偏差，導致濾袋底部相互接觸，粉塵搭橋難以_，除塵器運行阻力上升，從而造成能源的浪費。因此，以上三個指標是需要嚴加控制的，控制措施如下：

⑴花板采用大型數控沖床設備實現對板孔的沖壓，加工后邊緣光滑，無尖角毛刺，孔徑公差滿足_標準，形成良好的密封，花孔中心偏差<1mm。

⑵ 花板表面平整光潔，無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰。

⑶工藝上整板切割、減少焊接量，有效消除焊接變形，確保孔距均勻。

DMC型脈沖布袋除塵器技術參數

技術參數 型號	DMC-12	DMC-24	DMC-36	DMC-48	DMC-60	DMC-72	DMC-84	DMC-96	DMC-108	DMC-120
過濾面積 （m2）	9	18	27	36	45	54	63	72	81	90
濾袋數量	12	24	36	48	60	72	84	96	108	120
濾袋規格	Ф120╳2000
工作溫度 （℃）	<120（滌綸）
設備壓力 （Pa）	1000--1500
除塵效率	99%
入口含塵濃度	<15（g/m）
過濾風速m/min	0.5-4
處理風量m3/h	270-2150	540-4300	810-6480	1080-8640	1350-10800	1620-12900	1890-15100	2160-17200	2430-19400	2700-21600
噴風氣壓 （MPa）	0.5-0.7
脈沖電磁閥 （個）	2	4	6	8	10	12	14	16	18	20
脈沖寬度（m）	0.1-0.2
脈沖周期（s）	60-120
脈沖間隔（s）	1-50

代號	A	B	C	D	G	H	J	M	N	I	L1	K	K1	n-d	n1-d1
DMC12	1410	1450	360	466	3/4”	2575	339	1200	366	400	420	113	113	16-Ф12	14-Ф18
DMC24	1410	1450	360	470	3/4”	2575	339	1200	370	400	620	110	113	14-Ф11	24-Ф18
DMC36	1360	1400	755	466	3/4”	2575	339	1000	366	400	800	147	113	12-Ф10	28-Ф18
DMC48	1760	1800	955	890	1”	2575	339	1200	370	800	1020	110	113	20-Ф10	32-Ф18
DMC60	2160	2250	1200	866	1”	2600	339	2000	366	800	1250	120	120	20-Ф11	36-Ф18
DMC72	2614	2650	1400	870	1”	2600	339	2400	370	800	1390	120	113	20-Ф11	40-Ф18
DMC84	3014	3050	1600	1270	1”	2600	339	2800	370	1200	1590	120	113	26-Ф11	44-Ф18
DMC96	3410	3450	1835	1270	1”	2600	339	3200	370	1200	1755	124	113	26-Ф11	48-Ф18
DMC108	3850	3900	2035	1450	1”	2600	339	3600	370	1360	-	120	113	34-Ф11	52-Ф18
DMC120	4250	4300	2235	1450	1”	2600	336	400	336	1360	-	120	120	34-Ф11	56-Ф18
