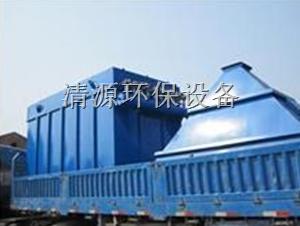

清源GMC型鍋爐脈沖布袋除塵器
一、鍋爐布袋除塵器工作原理：
GMC型高溫煙氣脈沖布袋除塵器由灰斗、箱體、過濾布袋、自動清灰噴吹裝置等部分組成。工作時，高溫煙氣由進風口進入除塵器，首先碰到進風道中間的斜隔板，氣流便轉折向下流入灰斗，由于重力沉降作用，粗塵粒直接落入灰斗底部，起到預收塵的作用,同時氣流速度變慢,輕微粉塵隨氣流轉折向上進入箱體，粉塵被過濾布袋過濾阻留，積附在濾袋外表面，過濾后的潔凈氣體透過濾袋進入箱體上部凈氣室至出風口，經引風機排至大氣。積附在濾袋外壁的粉塵不斷增加，當達到設定時間或設定壓差，脈沖控制儀順序間隔觸發開啟脈沖電磁閥，使壓縮空氣包內的壓縮空氣經噴吹管對各排濾袋進行脈沖噴吹清灰，使濾袋在瞬間急劇膨脹抖落積附在濾袋外壁的粉塵，從濾袋上剝離的粉塵沉降至灰斗，經過卸灰閥排出。
二、鍋爐布袋除塵器性能特點：
1、鍋爐布袋除塵器進風口和出風口制成一體，采用斜隔板分隔，氣流分布均勻，對含塵氣體起到預收塵和阻火星的作用，避免了粉塵直接沖刷布袋，降低了含塵氣體的粉塵濃度，延長了除塵布袋與電磁脈沖閥的壽命。
2、除塵布袋采用_布袋，工作溫度＜200℃。
3、除塵器密封材料均采用_材料。
4、清灰噴吹管采用加長型，使脈沖電磁脈沖閥遠離高溫煙氣，避免脈沖電磁閥閥片高溫受損。
5、除塵布袋袋口采用彈性漲圈，密封性能好，牢固可靠。
6、除塵器骨架采用圓形，減少了濾袋與骨架的磨擦，延長了濾袋的壽命，又便于卸袋。
7、采用上部抽袋方式，換袋時打開頂蓋門，抽出骨架后即可換袋，_了換袋操作條件。
8、清灰控制采用定時、定壓、手動控制，每隔一個清灰周期，各排濾袋依次清灰一遍。
9、除塵器外包采用巖棉保溫層，避免除塵器內部出現結露。
10、進風口設置旁通閥門，防止高溫損壞除塵布袋。
11、安裝高溫報警裝置和濾袋檢漏裝置。
三、鍋爐布袋除塵器技術參數：
|
規格 技術參數 |
GMC-70 配套1噸鍋爐 |
GMC-140 配套2噸鍋爐 |
GMC-280 配套4噸鍋爐 |
|
過濾風量（m3/h） |
3150-4725 |
6300-9450 |
12600-18900 |
|
過濾面積（m2） |
52.5 |
105 |
210 |
|
過濾風速（m/min） |
1 – 1.5 |
1 – 1.5 |
1 – 1.5 |
|
濾袋數量（個） |
70 |
140 |
280 |
|
濾袋材質 |
高溫濾袋 |
高溫濾袋 |
高溫濾袋 |
|
濾袋規格（mm） |
Ф120×2000 |
Ф120×2000 |
Ф120×2000 |
|
電磁閥型號 |
DCF-25 |
DCF-25 |
DCF-25 |
|
電磁閥數量（個） |
7 |
14 |
28 |
|
設備阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放濃度（mg/m3） |
30-50 |
30-50 |
30-50 |
|
壓縮空氣壓力（mpa） |
0.4 - 0.6 |
0.4 - 0.6 |
0.4 - 0.6 |
|
壓縮空氣耗量（m3/min） |
0.4 |
0.8 |
1.6 |
|
箱體尺寸（mm）可根據現場調整 |
1780×1485×4520 |
2370×2130×5020 |
4740×2180×5020 |
|
配用引風機型號 |
Y5-47 |
Y5-47 |
Y5-47 |
|
規格 技術參數 |
GMC-300 配套6噸鍋爐 |
GMC-400 配套8噸鍋爐 |
GMC-500 配套10噸鍋爐 |
|
過濾風量（m3/h） |
18000-27000 |
24000-36000 |
30000-45000 |
|
過濾面積（m2） |
300 |
400 |
500 |
|
過濾風速（m/min） |
1—1.5 |
1—1.5 |
1—1.5 |
|
濾袋數量（個） |
300 |
400 |
500 |
|
濾袋材質 |
高溫濾袋 |
高溫濾袋 |
高溫濾袋 |
|
濾袋規格（mm） |
Ф120×2500 |
Ф120×2500 |
Ф120×2500 |
|
電磁閥型號 |
DCF-25 |
DCF-25 |
DCF-25 |
|
電磁閥數量（個） |
30 |
40 |
50 |
|
設備阻力（pa） |
1000-1200 |
1000-1200 |
1000-1200 |
|
排放濃度（mg/m3） |
30-50 |
30-50 |
30-50 |
|
壓縮空氣壓力（mpa） |
0.4—0.6 |
0.4—0.6 |
0.4—0.6 |
|
壓縮空氣耗量（m3/min） |
1.8 |
2.4 |
3 |
|
箱體尺寸（mm）可根據現場調整 |
5125×2230×5670 |
6725×2280×5420 |
8650×2380×5520 |
|
配用引風機型號 |
Y5-47 |
Y5-47 |
Y5-47 |
