一、用途
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以_除塵器的處理能力和收塵效率。

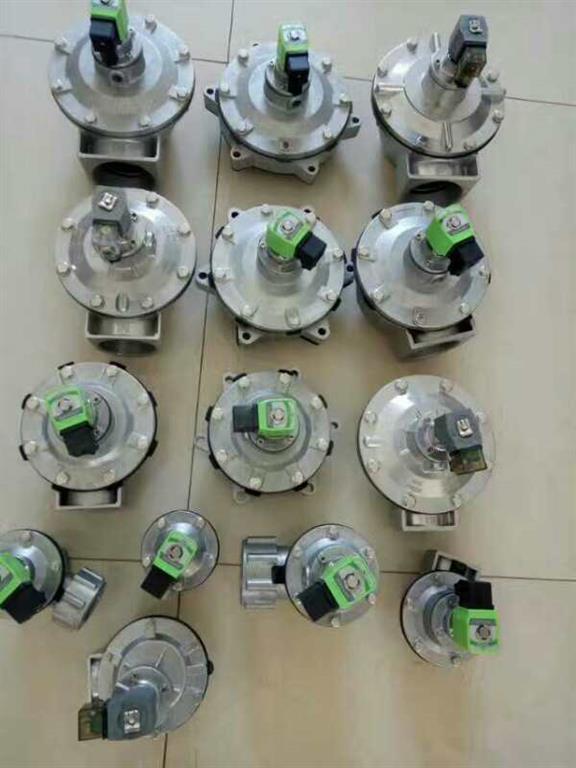

DMF-Z型電磁脈沖閥為直角式閥，其進出口之間夾角為90°，適合于氣包與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的清灰氣脈沖.
二、工作原理
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于
“
關閉
”
狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于
“
開啟
”
狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于
“
關閉
”
狀態。
三、內部結構圖
四、型號規格選樣表
|
序號 |
型號規格 |
公稱通徑 |
膜片數 |
進氣口尺寸 |
出氣口邊接形式 |
重量 |
|
|
mm |
Inch |
||||||
|
1 |
DMF-Z-20 |
20 |
3 / 4" |
1 |
G 3 / 4" |
3 / 4" |
0.65kg |
|
2 |
DMF-Z-25 |
25 |
1" |
1 |
G 1" |
G 1" |
0.8kg |
|
3 |
DMF-Z-40S |
40 |
1 1/2" |
2 |
G 1 1/2" |
G 1 1/2" |
1.4kg |
|
4 |
DMF-Z-50S |
50 |
2" |
2 |
G 2" |
G 2" |
2.4kg |
|
5 |
DMF-Z-62S |
62 |
2 1/2" |
2 |
G 2 1/2" |
G 2 1/2" |
3.5kg |
|
6 |
DMF-Z-76S |
76 |
3" |
2 |
G 3 " |
G 3 " |
4.3kg |
五、電磁脈沖閥技術指標：
|
產品型號 |
DMF-Z 型直角電磁脈沖閥 |
|
工作壓力 |
0.4~~0.6Mpa |
|
工作介質 |
清潔空氣 |
|
電 壓 |
DC24V 、 AC220V 、 AC110V |
|
電 流 |
0.8A 、 0.23A |
|
使用環境 |
溫度：-25℃~~+55℃，空氣的相對濕度不_過85% |
|
膜片壽命 |
噴吹100萬次或三年 |
六、材質說明
|
閥體 |
鋁合金 |
|
卡簧 |
不銹鋼 |
|
線導組件 |
430FR 不銹鋼等材料 |
|
膜片 |
進口丁腈橡膠 |
|
彈簧 |
304 不銹鋼 |
|
緊固件 |
302 不銹鋼 |
全部選用_的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。檢驗合格后方能入庫。
